GATE VALVES

What is Gate Valve ?

- Here is a Gate valve (or stop valve) is an opening and closing valve by lifting and lowering a gate, it has name Vietnamese : Van cổng đúng như tên gọi của nó thì nó có 1 cái cổng hay 1 cái cửa trượt lên xuống để đóng ngắt môi chất. Vậy nên nó còn được gọi là van cửa.

Structure of Stainless Steel Globe Valves

- Body of a Gate valve: Bronze, Brass, cast iron, ductile iron, cast steel, stainless steel (SUS 201, SUS 304, SUS 316)

- Stem of a Gate valve: The stem, which connects the handwheel and disk with each other, is responsible for the proper positioning of the disk (Rising Stem and Non Rising Stem)

- Bonnet of a Gate valve: The bonnet is located on top of the body. This is where the stem passes through, thereby guiding it, as it connects to the disc. There are three kinds of gate valve bonnets.

- Cover of a Gate valve: là phần trên của van được liên kết với thân van bằng bulong, được thiết kế với mục đích để tháo lắp bảo dưỡng và lắp ráp các linh kiện trong van.

Seats of a Gate valve: Seats for Gate valves are either provided integral with the valve body or in a seat ring type of construction

- Disks of a Gate valve: Gate valves are available with different disks or wedges. Ranging of the Gate valves is usually made by the type of wedge used.

- Handwheel of a Gate valve: Material (cast iron, ductile iron, cast steel, stainless steel (SUS 201, SUS 304, SUS 316)). Actuator: Often, you’d find gate valves with handwheels. When operating torque is high, the handwheel is replaced by gears or some kind of actuator. These are fixed with a nut.  This signals the opening or closing of the valve. Often you’d find markings that indicate which direction to open or close.

Cấu Tạo Van Cổng

____________________________________________

How Does a Gate Valve Work ?

- To close the valve, you should rotate the handwheel clockwise. This will move the gate and the stem downwards towards the seat at the lower bottom of the valve. This is the complete closure of the gate valve. The media is blocked in the upstream inlet so no leakage happens. No excessive pressure should be applied when closing the valve to prevent the stem from breaking.

- To open the valve, you should rotate the valve in counter-clockwise order. Do this without applying too much pressure because it can damage the disc and stem, and leak. If there is pressure, stop turning.

How Does a Gate Valve Work

____________________________________________

Types of Gate Valves

• Structure of a Gate Valve

- Rising Stem Gate Valve

+ Rising stem gate valves have the threads external to the valve body. The gate valve stem is moving up when the valve is opening. Rising stem valves are usually made from cast or forged steel while non rising stem valves are more typically brass, bronze or cast iron.

+ Rising stem gate valves can be used in high pressure rating up to Class 2500 or up to 420 bar, while non rising stem gate valves are normally used for middle pressure rating.

Van Cổng Ty Nổi

- Non Rising Stem Gate Valve

+ The Non rising stem gate valves take small space to opearate and rising stem gate valves require more space. The construction of the non-rising is designe in such way that the stem of the gate valve is fully open when the handle is rotated as far as possible to the left and fully closed when the handle is rotated as far as possible to the right.

+ In both cases the handle is flush with the pipe because the mechanism inside the pipe opens and closes the valve without raising the stem.

+ Another advantage to the non-rising stem gate valve is that it is easier to padlock. Non rising stem gate valves are usually only used on clean liquids and gases.

Van Cổng Ty Chìm

• Gate Valve Material Selection Guide

Material of gate valves: Bronze, Brass, cast iron, cast carbon steel, ductile iron, gunmetal, stainless steel, alloy steels, and forged steels...

- Cast iron / Ductile iron Gate Valve :

Van cổng gang là dòng van cầu được đúc hoàn toàn từ gang cầu hoặc gang dẻo. Gang là một kim loại có độ cứng khá cao, có tính chịu mài mòn tốt và hấp thụ tiếng ồn tốt. Trong các loại van cổng, van gang được sử dụng nhiều nhất. Xem Chi Tiết: Van Cổng Gang

Van Cổng Gang

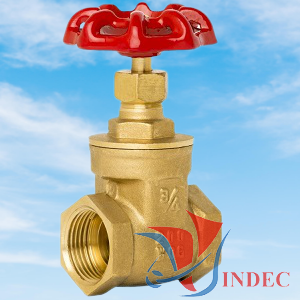

- Bronze / Brass Gate Valves :

Van cửa đồng là van được đúc từ vật liệu đồng, độ bền va đập cao, kích cỡ nhỏ gọn, có thể lắp đặt ở mọi nơi, mọi vị trị. Van được chủ yếu sản xuất kiểu kết nổi ren rất thông dụng và phổ biến với kich thước từ DN 8 đến DN 100 Xem Chi Tiết: Van Cổng Đồng



- Carbon Cast Steel Gate Valves:

Van cửa thép được làm bằng vật liệu thép đúc. Van cổng thép thường là dòng van ty nổi nên chịu được nhiệt độ và áp lực rất cao. Van chiều dùng cho các hệ thống lọc hóa dầu, hệ thống khí hoặc hơi nóng. Xem Chi Tiết: Van Cổng Thép

Van Cổng Thép

____________________________________________

- Stainless Steel Gate Valves:

Van cửa inox là dòng van giá thành cao, được làm từ inox nên được sử dụng trong các ứng dụng có lưu chất ăn mòn hóa học mạnh như axit, bazo, clorua. Van cũng làm việc tốt trong các môi trường có nhiệt độ và áp suất cao, có độ bền, đặc biệt là độ bền va đập lớn. Xem Chi Tiết: Van Cổng Inox

Van Cổng Inox

____________________________________________

Ưu Nhược Điểm Van Cổng

• Ưu Điểm Van Cổng

- Không làm giảm áp suất của hệ thống khi van mở hoàn toàn.

- Van có thể được sử dụng trong môi trường có chứa chất rắn dạng hạt và có độ nhớt lớn, cũng có thể được sử dụng như van thông hơi và van hệ thống chân không thấp.

- Có hành trình đóng mở ngắn hơn, nhanh hơn, sử dụng ít lực hơn trong việc đóng mở.

- Thân van đơn giản và dễ dàng lắp đặt vận hành, bảo trì bảo dưỡng.

- Van đóng mở từ từ nên không gây ra tình trạng shock áp là hiện tượng gây ra rung giật dường ống.

- Van hoạt động được cả hai chiều, cho phép dòng lưu chất đi vào cả hai đầu

• Nhược Điểm Van Cổng

- Van không sử dụng được trong các ứng dụng điều tiết dòng chảy.

- Bề mặt đệm làm kín dễ bị hư hại khi đóng/mở do đĩa và đế van có ma sát.

- Thời gian đóng mở của van rất lâu so với các dòng van khác.

- Cấu trúc cấu tạo phức tạp, chi phí sửa chữa cao và cũng khó khăn.

- Kích thước bên ngoài khá lớn, đòi hỏi không gian lớn để lắp đặt, vận hành.

- Khi mở một phần thì áp lực lưu chất tác động lên van gây nên tiếng ồn và rung động

____________________________________________

What is a Gate Valve Used for ?

- Food Services, Pharmaceutical Services,  Feedwater Applications,  Hydrocarbon Applications,  Steam Applications, Slurry Application,  Powder Product Application, Petrochemical and Refinery...

- Van cổng được sử dụng hầu hết trong các ứng dụng liên quan đến chất lỏng như nước, nước thải, xăng, dầu, dầu bôi trơn và sử dụng trong môi trường có nhiệt độ và áp suất lớn.

- Van được sử dụng rộng rãi trong nghành công nghiệp. Ngành công nghiệp dầu khí, dược phẩm, sản xuất, ô tô, hàng hải. Nhà máy điện, xử lý nước, cấp thoát nước, nhiệt điện, thủy điện.

____________________________________________

Gate Valves Selection Guide

- Materials of gate valve:  304, inox 316, inox 201, Đồng bronze, Brass, Thép, Thép Rèn Gang, Nhựa

- Connection of gate valve: Nối ren BS - NPT, nối hàn, nối bích tiêu chuẩn: JIS, BS, ANSI

- Size of gate valve: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350…

- Pressure range: 10kgf/cm2, 16kgf/cm2, 25kgf/cm2, 40kgf/cm2, 64kgf/cm2, 100kgf/cm2

- Temperature range: 350 độ C

- Actuator: Van cổng tay vặn, Van cổng tay xoay, Van cổng điều khiển điện 110V - 220v, Van cổng điều khiển khí nén...

- Types of gate valves : Van cổng đồng, van cổng gang, van cổng inox, van cổng thép, van cổng nhựa

- Brands: Van cổng King gate, Van cổng Joeun, Van cổng Arita, Van cổng Kitz, Van cổng Hitachi, Van cổng SW, Van cổng Samwoo..

- Origin: China, Korea, Japan, Thailand, Malaysia, Germany, USA, Taiwan..

Forged Steel Gate Valves

__________________________________________



Forged Steel Gate Valves

- Van Cửa Thép Rèn - van cổng thép rèn ASTM A105- A182 (F304, F316, F304L, F316L) Forged steel- stainless steel gate valve Class ANSI 150, 300, 600, 900, 1500, 2500

__________________________________________

Description - Forged Steel Gate Valves

- Forged Steel Gate Valves are Bolted Bonnet, outside screw and yoke type, Rising Spindle construction Body and bonnet made from high quality forgings.

- Relia Forged Steel Gate Valves in size 1/2 (DN15) to 2 (DN50) to suit various critical, non-critical applications and pressure rating up to Class 2500.

- Full or standard port. Bolted or welded bonnet joint. Integral backseat.

__________________________________________

Types of Forged Steel Gate Valves

- Forged Steel Gate Valve Flanged Ends

- Forged Steel Gate Valve Socket weld Ends (SW Ends)

- Forged Steel Gate Valve Threaded Ends

- Forged Steel Gate Valve Butt weld (BW)

- Forged Steel Gate Valve Cryogenic

- Forged Steel Gate Valve welded bonnet

Technical Forged Steel Gate Valves

- Standard: API 602 / ASME B16.34 / BS 5352

- Size: ¼’’ - 2’’

- Pressure Range:

+ Class 150, class 300, class 600, class 900, class 1500, class 2500

+ JIS 10K, JIS 20K, JIS 40K, JIS 60K, 80K

+ PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250

- Connection Ends:

+ Flange ends

+ SW (Socket weld ends)

+ BW (Butt weld ends)

+ Threaded ends

- Body Material:

+ Carbon steel: A105, LF2

+ Inox: F304, 304L, 304H, F316, 316L, 316H, 317, 317L, F321, 321H…

+ Thép hợp kim: F5, F9, F91, F11, F22, Alloy 20, Monel 400, Monel K-500, Incoloy 800…

- Checked:  API 598

__________________________________________

• A182 F304 Forged Steel Gate Valve Flanged Ends

- Class 800

- Type: Forged Steel Gate Valves

- Disc Type: Solid Wedge Disc

- Structure: Bolted Cover

- Bort: Reduced Bore

- Ends: Welded Flanged RF

- Body: ASTM A182 F304

- Trim: ASTM A182 F304

- Seat: Stellite 6 Overlay

__________________________________________

• A182 F22 Forged Steel Gate Valve SW Ends

- Class 1500

- Design: API 602

- Body: ASTM A182 F22

- Trim: API 600 Trim 10

- End Connection: SW (Socket Welding)

__________________________________________

• Forged Steel Gate Valve Class 800

- Forged Steel Gate Valve Class 800

- bolted bonnet, outside screw and yoke type.

- Forged Steel Gate Valve Class 800 rising spindle construction body and bonnet made from high quality forgings.

- Forged Steel Gate Valve Class 800 are Bolted Bonnet, outside screw and yoke type, Rising Spindle construction. Body and bonnet made from high quality forgings.

- Relia Forged Steel Gate Valves in size 1/2 (DN15) to 2 (DN50) to suit various critical, non-critical applications and pressure rating up to Class 2500.

- This heavy duty class 800 forged  steel Gate Valve is suitable for the most demanding of process applications.

- When open the media will flow with a minimal amount of turbulence and pressure drop through the valve and industries where the isolation of viscous fluids and liquid are required.

- The forged steel gate valve is designed to API602 and has an outside screw and yolk with rising stem. The handwheel operates the gate valve for both isolation applications only.

- Why use forged steel gate valve: these valves provide a positive tight shut off in the horizontal or vertical position for process fluids in pipelines.

- They also offer a small amount of control and are used to throttle steam, gas or liquids. Easy to operate and the preferred choice over ball valves by engineers to isolate trapping stations.

__________________________________________

• Pressure Seal Forged Steel Gate Valve

- Gate Valve, Pressure Seal, Forged Steel, Butt Weld Ends, ASTM A105N.

- Structure: Pressure Seal Bonnet

- End Connection: BW (Butt Welding) or Flange

- Body Material: ASTM A105N, F11 etc.

- Trim Material: API 600 Trim No 5, 8 etc.

- Standards Design : ASME B16.34

- Standards End to End : ASME B16.10

- Standards Test : API 598

- Standards BW End : ASME B16.25

- Standards Test : API 598

__________________________________________

• API 602 Forged Steel Valve

- Gate Valve, Forged Steel, API 602, Full port and conventional port optional,Bolted bonnet; welded bonnet; or pressure seal bonnet

- Full port and conventional port optional

- Outside screw and yoke (OS & Y)

- Solid wedge (disc)

- Renewable seat ring

- Non-rising handwheel

- Bolted bonnet; welded bonnet; or pressure seal bonnet

- Integral backseat

- Two piece self aligning packing gland

- Standard Design : API 602/ASME B16.34

- Standard Face to face dimension : ASME B 16.10

- Standard Socket welding end : ASME B 16.11

- Standard Threaded end : ASME B B 1.20.1

- Standard Butt welding end : ASME B 16.25

- Standard Flange end : ASME B 16.5

- Standard Inspection : API 598

• Range of API 602 Forged Steel Gate Valves

- Body Material : Carbon Steel/Stainless Steel/Alloy Steel (Forged Steel, such as A105N, LF2, F304, F316, F11, F51, F91, F347 etc.)

- Trim Material : API 600 Trim number 1 to 17

- End Connection : Flange/SW/Thread/BW

- Pressrue Rating : Class 150, 300, 600, 800, 900, 1500, 2500

- Size : 1/2″ - 2″

__________________________________________

Materials of Forged Steel Gate Valves

Remarks:

- Select different materials for different working temperature and media.

- Trim materials and recommended service coverage referred to Appendix

Connecting Form Between Valve Body and Bonnet

- The connecting forms between valve body and bonnet of our forged steel valve include three kinds: bolt connection bonnet, welded bonnet and pressure seal bonnet (Shown as the following figure). The choices of structure form are shown as in the table. The specific forms chosen by customers should be given for the order.

__________________________________________

Connection Ends of Forged Steel Gate Valves

Connection Ends Of Forged Gate Valve
