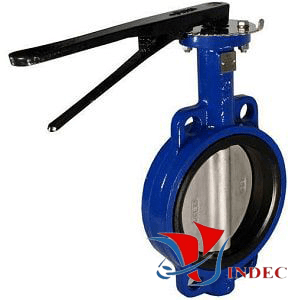

What is A Butterfly Valve ?

- Butterfly valve has simple structure, can be used for low-pressure pipe media. It achieves the opening and closing function by turning a closing piece, names as disc, around a shaft throughout the top to the bottom of it. Butterfly valves can be used to control the flow of various types of fluids, including air, water, steam, and a variety of corrosive media, slurry, oil, liquid metals and radioactive media. It is mainly composed of valve body with a circle shape in the middle, stem/shaft, disc and seat (seal ring) built in the body.

Technical Butterfly Valves

- Dimension: 11/2"-48"

- End Connection: Wafer type, lug type, double flanged, U-section, grooved end

- Body Material: gray iron(GG25), ductile iron(GGG40/50), cast steel(WCB), stainless steel(CF8,CF8M,CF3,CF3M)

- Disc Material: ductile iron(nickle plated or nylon coated) caststeel(A216WCB) stainless steel(CF8,CF8M,CF3,CF3M) aluminium bronze(C954)

- Seat Material:  EPDM, Buna-N(NBR),PTFE, viton, metal seated

- Stem material: SS410,SS416,SS304, SS316

- Actuator: handle lever, worm gear, pheumatic actuator,chain operator

- Standard: API 609, BS5155, MSS SP-67/68, EN593, JIS, ANSI, ASME, DIN

- Origin: China, Korea, Japan, USA, EU, Germany, Malaysia, India, Taiwan

____________________________________________

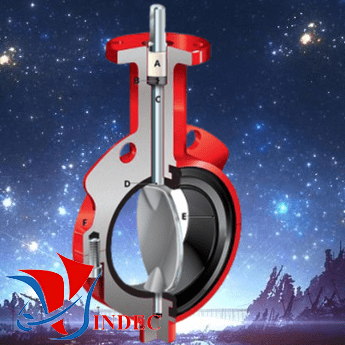

Structure of Butterfly Valve

- Stem of Butterfly Valve: Là bộ phận truyền chuyển động giữa bộ phận điều khiển xuống đĩa van để đóng mở theo yêu cầu.

- O-ring of Butterfly Valve: Là bộ phận làm kín giữa trục và khoang ổ van, tránh cho môi chất bị rò rỉ ra ngoài. Được làm từ cao su hoặc nhựa PTFE

- Body of Butterfly Valve: Là bộ phận bảo vệ các chi tiết bên trong van, được liên kết với ống thông qua các kiểu kết nối của van

- Seat of Butterfly Valve: Là bộ phận làm kín giữa thân van và đĩa van để đảm bảo môi chất không bị rò rỉ qua van. Thường được làm tư các vật liệu mềm chịu được các hóa chất, nhiệt độ, áp và có độ đàn hồi tốt như cao su hoặc nhựa PTFE

- Disk of Butterfly Valve: Là bộ phận có nhiệm vụ đóng mở và điều tiết dòng chảy. Đĩa van có hình dạng cánh bướm là bộ phận quan trọng quyết định tới việc giảm sức cản của cánh van khi môi chất đi qua.

Câu Tạo Van Bướm

____________________________________________

Operations of Butterfly Valves

- Van bướm là loại van có nguyên lý làm việc rất đơn giản. Khi ta vận hành van quay theo chiều kim đồng hồ, trục truyền động sẽ truyền lực tới đĩa van và và được đóng lại. Và ngược lại khi quay ngược chiều kim đồng hồ thì van được mở ra. Van có thể điều tiết dòng chảy theo các góc từ 15 độ đền 90 độ, van được mở hoàn toàn khi đĩa van được quay 90 độ.

Nguyên Lý Hoạt Động Van Bướm

____________________________________________

Types of Butterfly Valves

• Different Operated Types of Butterfly Valves

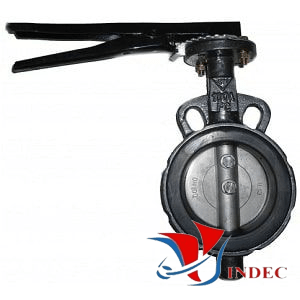

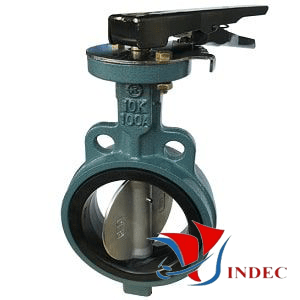

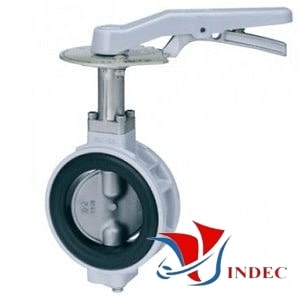

- Lever Operated Butterfly Valve

Lever operated butterfly valve, has a relatively simple structure, small size, lightweight, and better flow control characteristics. When turning the lever, in the butterfly valve body cylindrical inner channel, valve disc is associated with the lever around the axis of rotation, rotation Angle is 0° to 90° when rotating to 90°, butterfly valve is in the fully open state.

Usually, the lever operators are available for size DI50-300(2" - 12"), but it is recommended that gear operators be used on size DN200(8") and larger.

Van bướm tay gạt là loại van bướm được vận hành đóng, mở bằng tay gạt. điều khiển và vận hành bằng lực tay của của con người theo tác động 1 lực vào để gạt tay điều khiển của van, van dễ sử dụng, không yêu cầu chuyên môn. Là kiểu van phổ biến, được sản xuất với các loại vật liệu và giá thành rẻ.

Lever Operated Butterfly Valve

- Gear Operated Butterfly Valve

Gear operated valve regulates the flow of liquid or gas. The disc of the worm gear operated butterfly valve is installed in the diameter direction of the pipeline. In the cylindrical passage of the butterfly valve body, the disc-shaped butterfly disc rotates around the axis and the rotation angle is between 0° and 90°.

When the rotation reaches 90°, the gear operated valve is in a fully open state. Gear drive has the advantage of saving labor, being easy to operation and longer service life.

Gear Operated Butterfly Valve

- Manual Butterfly Valve

Butterfly valve are driven in a variety of ways: lever-operated, gear operated, pheumatic actuator, chain operator, electric actuator. Both lever operated butterfly valve & gear-operated butterfly valves are manual butterfly valve. Manual means butterfly valve are driven by hands. Compared with pheumatic actuator, electric actuator, manual butterfly valve is simple-structure.

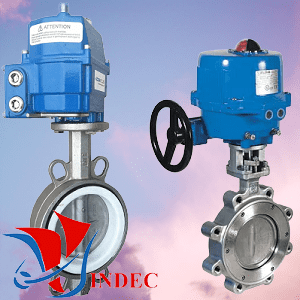

- Electric Actuated Butterfly Valve

- Van được sử dụng trong các hệ thống đường ống co các kích thước lớn và nơi được lắp đặt trên cao, lắp đặt nơi khó di chuyển để vận hành. Điều khiển hoàn toàn bằng điện để thực hiện quá trình đóng mở van. Xem Chi Tiết: Van Bướm Điều Khiển Điện

Electric Actuated Butterfly Valve

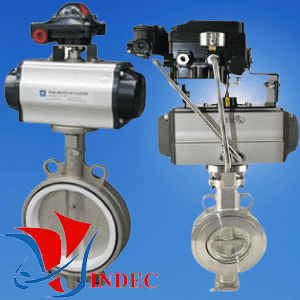

- Pneumatic Actuated Butterfly Valve

Pneumatic Actuated Butterfly Valve

• Material Types of Butterfly Valves

- Aluminum Butterfly Valves

Aluminum Butterfly Valve

- Cast / Ductile Iron Butterfly Valves



- Stainless Steel Butterfly Valves

Là van toàn thân được làm bằng vật liệu inox và được gia công độ bóng nhất định để chống bám dính. Van có đầy đủ các dạng điều khiển vận hành của van bướm và các kiểu kết nối. Van có độ bền cao hơn các loại van bướm thông thường , nhiệt độ và áp lực làm việc cao hơn, vì bằng inox nên chống ăn mòn rất tốt. Được sử dụng trong hóa chất hay xử lý nước , thực phẩm, được phẩm … Xem Chi Tiết: Van Bướm Inox

- Cast Steel Butterfly Valves

Là dòng van chịu được áp lực lớn hơn các dòng van bướm khác. Van đươc lựa chọn chủ yếu trong các ngành nhiệt điện, luyện kim hay hóa chất, thủy điện Xem Chi Tiết: Van Bướm Thép

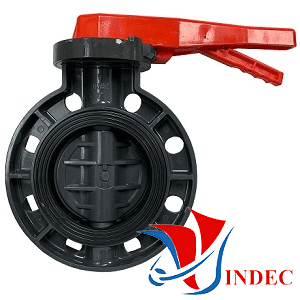

- Plastic Butterfly Valves

Van được làm từ các loại nhựa như nhựa PVC, UPVC, CPVC, PVDF …. Van được lựa chọn cho áp lực nhỏ dưới 10 bar như chế biến thực phẩm, hóa chất, xử lý nước, bể bơi hay trạm bơm. . . Trọng lượng của van nhẹ hơn các loại van bướm khác, giá thành rẻ hơn, dễ lắp đặt và thay thế bảo dưỡng. Xem Chi Tiết: Van Bướm Nhựa

• Connected Types of Butterfly Valves

Butterfly Valve Wafer - Lug - Flange

- Butterfly Valve Wafer Type

Wafer butterfly valve has simple structure, small volume, light weight, and has good fluid control characteristics. Its disc is installed in the diameter direction of pipeline, so the valve can be quickly opened and closed by rotating its disc 90 degrees.

The wafer body is easy to be connected between two pipeline flange with flange bolts, but it cannot be used at end in a fluid system.

- Butterfly Valve Lug Type

Lug butterfly valve has simple structure, small volume, light weight, and has good fluid control characteristics. Its disc is installed in the diameter direction of pipeline, so the valve can be quickly opened and closed by rotating its disc 90 degrees.

The wafer body is easy to be connected between two pipeline flange with flange bolts, and it can be used at end in a fluid system,when installed with the seat retainer plate on the pressure side(API 609)

Lug butterfly valves designed to comply with MSS SP-67, BS5155 and API 609. Compatible with GB, ANSI, DIN, BS, JIS flanges. Available in size 1½″ to 48″.  Available with handles (1½″ to 12″), manual gear operators (1½″ to 48″), and electric or pneumatic actuators (1½″ to 48″). With many body/trim combinations, Lug butterfly valve can meet your application.

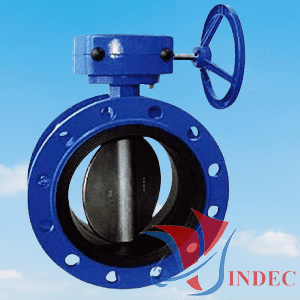

- Butterfly Valve Flange Type

Loại van kết nối mặt bích có phần thân lớn và chắc chắn. Chúng kết nối đúng theo tiêu chuẩn mặt bích, giúp van hoạt động ổn định trong điều khiện áp lực cao. Người ta thường sử dụng van bướm 2 mặt bích cho những đường ống có kích cỡ lớn, hoặc do đặc thù của lưu chất sử dụng và điều kiện làm việc.

It's the wafer type valves, but the designed U type flanges facilitate the pipeline centering The butterfly plate of the U type butterfly valve is installed in the diameter direction of the pipeline. In the cylindrical passage of the butterfly valve body, the disc-shaped butterfly plate rotates around the axis, and the rotation angle is between 0° and 90°. When the rotation reaches 90°, the valve is fully opened.



U-type butterfly valve adopts mounted structure, which reduces the connection bolts of the body under the condition of high pressure and large diameter, enhances the reliability of the valve, and overcomes the influence of system weight on the normal operation of the valve. It can be opened and closed quickly.

- Grooved Butterfly Valve

Grooved end butterfly valves are fixed to the pipes by means of standard clamping couplings. The grooved end clamping system is widely used for indoor fire protection installations since it is a fast and efficient way of joining pipes due to its high degree of flexibility. Furthermore, it absorbs vibrations and noise transmission through the system.

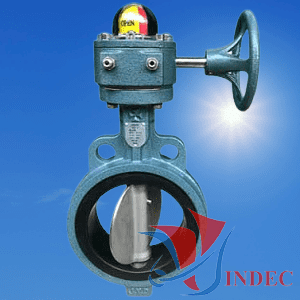

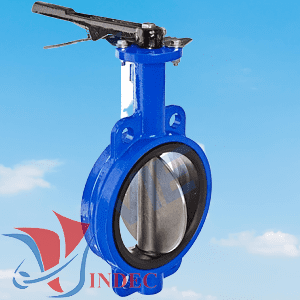

Cast Iron / Ductile Iron Butterfly Valves

- Cast Iron / Ductile Iron Butterfly Valves with name vietnamese is Van bướm gang, có thân được làm bằng Cast iron hoặc Ductile iron

- Cast Iron / Ductile Iron Butterfly Valves is by far the most versatile offering within the TTV range of concentric designs. Featuring a high quality CF8M stainless steel disc and rubber seat-liner the internal wetted materials offers resistance against a vast range of mediums and temperatures. A rilsan coated external ductile iron body also provides protection from general external weathering demands providing long lasting life expectancy. Almost Cast Iron / Ductile Iron Butterfly Valves come as standard with a lockable lever operator.

__________________________________________

Technical Cast Iron / Ductile Iron Butterfly Valve

- Materials of body valve : Cast Iron / Ductile Iron

- Materials of disc cast Iron / ductile Iron butterfly valve : SUS 304 - SUS 316, 316L - SUS 201...

- Materials of seat cast Iron / ductile Iron butterfly valve : EPDM,NBR,PTFE ...

- Connection ends of cast Iron / ductile Iron butterfly valve : Flanged ends JIS, BS, ANSI, Plug, Wafer...

- Size of cast Iron / ductile Iron butterfly valve : DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400…

- Pressure range of cast Iron / ductile Iron butterfly valve : 10kgf/cm2, 16kgf/cm2

- Temperature range of cast Iron / ductile Iron butterfly valve : up to 150 độ C

- Actuator of cast Iron / ductile Iron butterfly valve : Lever, Gear, Electric, Pneumatic Actuated...

+ Electric actuated cast Iron / ductile Iron butterfly valve : 24VDC, 220VAC, 110V, 380V or On off / Tuyến tính 4 – 20 mA

+ Pneumatic actuated cast Iron / ductile Iron butterfly valve: Single acting, Double acting (Pressure: 2 - 8 bar)

- Brands  Joeun, Arita, Kitz, Samwoo, SW, Kosaplus, Haitima

- Origin of Cast Iron / Ductile Iron Butterfly Valves: China, Korea, India, Japan, Thailand, EU, USA, Malaysia...

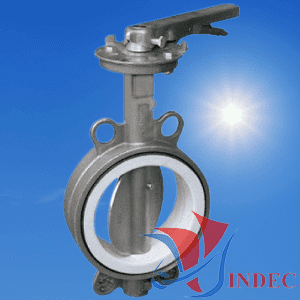

What is A Stainless Steel Butterfly Valve ?

- Stainless Steel Butterfly Valve là gì ? Name of Vietnamese is Van bướm inox chúng được làm bằng Stainless Steel 301, 304, 316... Cho cả body and disc...


Technical Stainless Steel Butterfly Valve

- Materials of body stainless steel butterfly valve : SUS 304 - SUS 316, 316L - SUS 201...

- Materials of disc stainless steel butterfly valve : SUS 304 - SUS 316, 316L - SUS 201...

- Materials of seat stainless steel butterfly valve : Teflon, EPDM, Metal...

- Connection ends of stainless steel butterfly valve : Flanged ends JIS, BS, ANSI, Plug, Wafer...

- Size of stainless steel butterfly valve : DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400…

- Pressure range of stainless steel butterfly valve : 10kgf/cm2, 16kgf/cm2, 20kgf/cm2

- Temperature range of stainless steel butterfly valve : up to 220 độ C

- Actuator of stainless steel butterfly valve : Lever, Gear, Electric, Pneumatic Actuated...

+ Electric actuated stainless steel butterfly valve : 24VDC, 220VAC, 110V, 380V or On off / Tuyến tính 4 – 20 mA

+ Pneumatic actuated stainless steel butterfly valve: Single acting, Double acting (Pressure: 2 - 8 bar)

- Brands  Joeun, Arita, Kitz, Samwoo, SW, Kosaplus, Haitima

- Origin of stainless steel butterfly valve: China, Korea, India, Japan, Thailand, EU, USA, Malaysia...

- Cấp bảo vệ: IP67
