van cổng thép

Carbon Steel Gate Valves

________________________________________

Carbon Steel Gate Valves

Van cổng thép  hay còn gọi là van cửa thép, đây là thiết bị dùng để cho phép hoặc chặn lưu chất trong đường ống đi qua van. Được thiết kế bằng vật liệu thép WCB và lưu chất có thể đi qua van theo 2 hướng, được kết nối với 2 mặt bích nên được gọi là van cổng thép 2 mặt bích.

Các loại van cổng thép

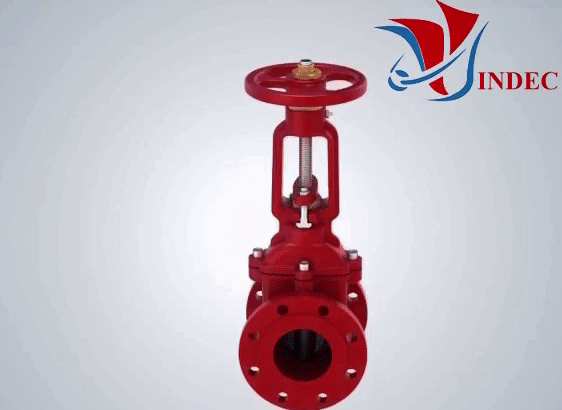

Cast Steel Gate Valve

________________________________________



- Van cổng thép với cấu tạo hoàn toàn là chất liệu thép chịu được áp lực lớn PN10, PN16, PN25, PN40, PN60.Van cổng thép được ứng dụng rộng rãi và sử dụng được trong nhiều điều kiện môi trường khác nhau: Nước, nước nóng, khí, hơi nóng, xăng, dầu nóng… Vì vậy nhiệt độ của van cổng thép chịu được lên đến 450 độ C.

Technical Carbon Steel Gate Valves

- Một trong những ưu điểm vượt trội nhất của van này, giúp nó trở nên phổ biến hơn các dòng van cổng gang thông thường đó là. Trong khi các loại van cổng khác chỉ chịu được áp lực PN10, PN16 thì van cổng thép có thể chịu các loại áp lực PN16, PN25, PN40.

- Ngoài ra van loại này còn có thể chịu được nhiệt độ cao trong cho môi trường có nhiệt độ lên đến 200-400 độ C. Nhờ đặc tính này nên nó được sử dụng cho các môi trường: khí nén áp lực cao, nước nóng, hơi nước, dầu nóng, gas, v.v….

- Hơn nữa với thiết kế đa dạng và mặt bích có thể kết nối theo nhiều tiêu chuẩn khác nhau phù hợp cho nhiều hệ thống khác nhau.

- Thêm vào đó là mức giá phải chăng, rẻ hơn van cổng inox và cổng đồng tương đối nhiều, phù hợp với các mức độ đầu tư khác nhau.

________________________________________

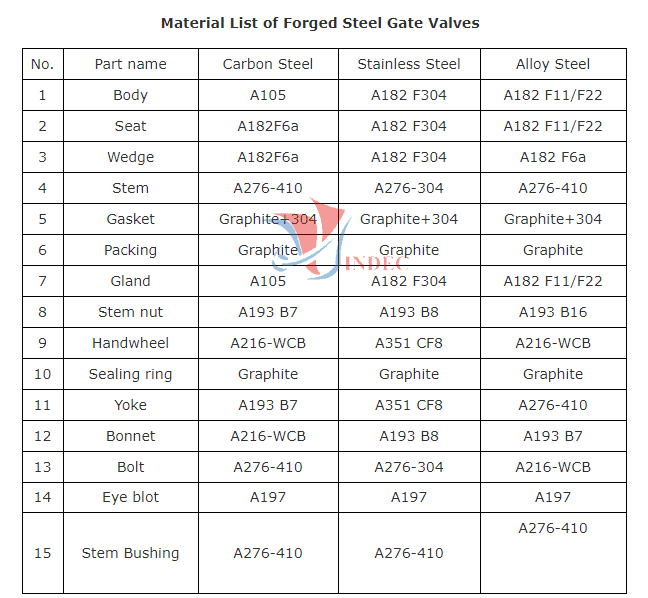

Cấu Tạo Carbon Steel Gate Valves

- Tất cả các bề mặt đệm tựa đều được tôi cứng, đánh bóng như tráng gương để đảm bảo khả năng làm kín là ưu việt tốt nhất.

- Outside screw and yoke, bolted bonnet , flexible or solid wedge, rising stem có tính năng làm kín và chịu áp cao ở phí trên van.

- Thân van (Body): Thân van được đúc để tăng khả năng đáp ứng các điều kiện vận hành và cho phép dòng chảy không bị cản trở. Giảm thiểu sự chảy dối, mài mòn và sụt áp.

- Nắp van (Integral Yoke & Bonnet): Một số thiết kế kết hợp nắp ca-pô và nắp ca-pô hai mảnh. Tất cả các cụm nắp ca-pô đều được đúc và hoàn thiện với dung sai chính xác giống như thân van để căn chỉnh chính xác với thân van để có thể làm kín tốt nhất. Khớp nắp ca-pô thay đổi từ khớp gioăng mặt phẳng đến khớp nắp ca-pô dạng vòng, tùy thuộc vào loại.

- Đế đệm tựa tròn (Seat Rings): Đế đệm được hàn kín để loại bỏ đường rò rỉ phía sau vòng đệm và cho thời gian sử dụng lâu dài mà không gặp sự cố. Các bề mặt được mài bòng chính xác để khớp chính xác với đĩa van

- Đĩa van (Disc): Đĩa một mảnh linh hoạt tạo ra sự liên kết chính xác với bề mặt đế đệm tựa tiếp xúc với nhau để van có thể tự điều chỉnh để làm kín tốt nhất khi có các biến dạng co dãn đường ống mà không bị rò rỉ.

- Ty van (Stem): Đầu đĩa van dạng chữ T kết nối với ty van để tránh lực căng của ty van giúp van có thể vận hành trơn tru dễ dàng. Ty van này được gia công chính xác để dẫn hướng ldọc theo ống dẫn hương (yoke sleeve) cho sự kiểm soát định vị tốt nhất vị trí đĩa.

Cấu Tạo Van Cổng Thép

________________________________________

Thông Số Carbon Steel Gate Valves

- Van cổng thép mặt bích - Van cửa thép mặt bích

- Chất liệu: Thép đúc WCB

- Kiểu kết: Mặt bích JIS 10K, JIS 16K, JIS 20K, PN10, PN16, PN25, PN40, ANSI class150, 300, 600...

- Kích thước: DN50, DN65, DN80, DN100. DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500...

- Áp suất làm việc: Class 150, Class 300, 600, 600, 1500, 2500...

- Kiểu lắp: Kết nối ren,nối bích

- Nhiệt độ hoạt động:0 độ C ~ 450 độ C

- Môi trường làm việc: Nước,nước nóng,hơi nóng,xăng dầu,hóa chất

- Điều khiển: van cổng thép tay vặn, van cổng thép tay quay vô lăng

- Các loại van cổng thép mặt bích: van cổng thép mặt bích , van cửa thép mặt bích...

- Hãng sản xuất: King Gate, Joeun, Arita, Kitz

- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc, Đức, USA

________________________________________

ANSI B16.5 Carbon Steel Gate Valves

- Thiết kế và chế tạo mặt của bích van: API 600

- Tỷ lệ mặt bích mặt bích của van: ANSI B16.5

- Kích thước chiều dài kết cấu mặt bích của van: ANSI B16.10

- Tỷ lệ liên kết hàn mặt bích của van: ANSI B16.25

- Áp suất-Nhiệt độ mặt bích van : ANSI B16.34

- Kiểm chứng và thử nghiệm mặt bích van : GB13927

________________________________________

Ưu Điểm Carbon Steel Gate Valves

- Về cấu tạo và nguyên lý làm việc thì van cổng thép tương tự như các van cổng còn lại.Một số điểm nổi trội của van cổng thép so với các van cổng khác:

- Ưu điểm thứ nhất là van cổng thép có thể làm việc trong môi trường nhiệt độ lên tới 450 độ C và làm việc được trong các hệ thống nước,hơi,dầu nóng,...

- Ưu điểm về cấu trúc: do van được làm từ thép có các thành phần cacbon cao nên cấu tạo van rất bền và chắc chắn làm việc được trong điều kiện áp lực lớn.

- Ưu điểm về mẫu mã: Van cổng thép đa dạng về mẫu mã và kích thước từ nhỏ đến to phù hợp với nhiều loại hệ thống.

Lựa Chọn Carbon Steel Gate Valves

-  Cast Steel Gate Valve DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm

- Cast Steel Gate Valve DN50 - 2" (50mm/ 50A) đường ống phi 60 mm

- Cast Steel Gate Valve DN65 - 2.1/2" (50mm/ 50A) đường ống phi 76 mm

- Cast Steel Gate Valve DN80 - 3" (80mm/80A) đường ống phi 90 mm

- Cast Steel Gate Valve DN100 -4" (100mm/100A) đường ống phi 114 mm

- Cast Steel Gate Valve DN125 - 5" (125mm/125A) đường ống phi 140 mm

- Cast Steel Gate Valve DN150 - 6" (150mm/150A) đường ống phi 168 mm

- Cast Steel Gate Valve DN200 - 8" (200mm/200A) đường ống phi 220 mm

- Cast Steel Gate Valve DN250 - 10" (250mm/250A) đường ống phi 273 mm

- Cast Steel Gate Valve DN300 - 12" (300mm/300A) đường ống phi 323 mm

- Cast Steel Gate Valve DN350 -14" (350mm/350A) đường ống phi 355 mm

- Cast Steel Gate Valve DN400 -16" (400mm/400A) đường ống phi 406 mm

________________________________________

Ứng Dụng Carbon Steel Gate Valves

- Ứng dụng trong các hệ thống xử lý nước nóng,hơi nóng tại các nhà máy,xưởng sản xuất,các hệ thống dân sinh,...

- Ứng dụng trong các hệ thống nước sạch,cấp nước tạo các phòng bơm của hệ phòng cháy,chữa cháy và một số các ứng dụng khác.

________________________________________

Mua Carbon Steel Gate Valves

- VINDEC là địa chỉ phân phối VAN CỔNG uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

- Quý khách hàng có thể tìm kiếm hoặc Download về máy Catalogue sản phẩm VAN CỔNG của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng tại: VAN CỔNG

- Chúng tôi có Kho Hàng tại Hà nội và Hồ Chí Minh và có Kho Hàng + Xưởng Sản Xuất với diện tích trên 2.000m2 tại Hà Nội.

- VINDEC với năng lực và kinh nghiệm trên 15 năm cùng với đội ngũ kỹ sư giầu chuyên môn, chúng tôi tự đáp ứng được các dự án lớn, chúng tôi luôn đồng hành cùng phát triển.
