Pressure Reducing Vavles

Van giảm áp hay còn được gọi là van điều áp, van chỉnh áp, có tên gọi tiếng anh là Pressure reducing vavle. Van có tác dụng điều chỉnh áp ra sao cho nhỏ hơn hoặc bằng đầu vào, hoặc theo giá trị được cài đặt sẵn. Van được sử dụng để bảo vệ an toàn cho đường ống, thiết bị, hệ thống khép kin.

__________________________________________

Key Features of Pressure Reducing Vavle

- Chức năng của van giảm áp giới hạn áp lực đầu ra của hệ thống đường ống đạt đến mức hạn nhất định. Van hoạt động hoàn toàn tự động hoặc bằng tay, nó hoạt động dựa trên nguyên lý khác biệt về trọng lượng do nước tạo ra trên đĩa đệm và trên piston. Khi trên đĩa đệm và trên piston có tỷ lệ và khác biệt về đường kính. Chúng ta sẽ có hai dao động trái ngược nhau có cùng trọng lượng nhưng khác nhau về áp lực. Để điều chỉnh áp lực đầu ra ta phải có sự tác động của lò xo hoạt động cùng chiều với chiều nước ở phía đầu vào của van. Do có trọng lượng đối xứng và áp lực lớn hơn lên piston nên làm cho van giảm áp đóng lại. Có hai loại van giảm áp là loại van giảm áp trực tiếp và van giảm áp gián tiếp.

__________________________________________

Types of Pressure Reducing Vavles

• Structure - operation of Pressure Reducing Vavle

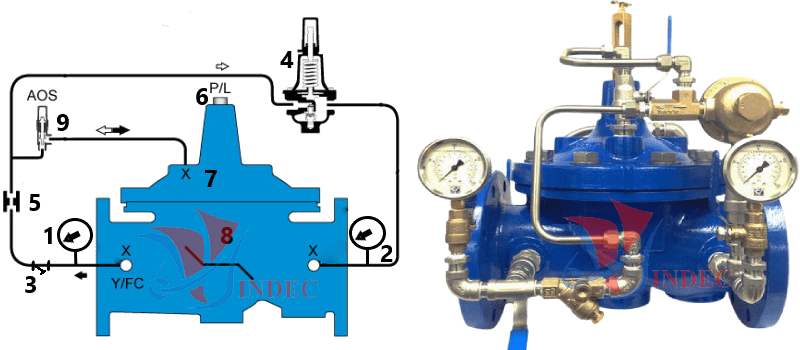

- Structure of Indirectly Operated Pressure Reducing Vavle

1- Đồng Hồ Đo Áp Suất Đầu Vào, 2- Đồng Hồ Đo Áp Suất Đầu Ra, 3- Van Lọc Y, 4- Pilot, 5- Van Bi, 6- Núm Chỉnh Áp, 7- Nắp Van, 8- Thân Van

Cấu Tạo Van Giảm Áp Gián Tiếp

__________________________________________

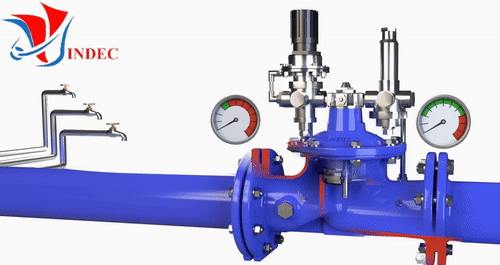

- Operation of Pressure Reducing Vavle

Khi lò xo 4 được cài đặt áp suất lớn hơn áp suất đầu vào, thì ống trượt 1 vẫn ở vị trí đầu. Trường hợp khoang 6,7,8 có áp suất bằng với áp suât vào thì khi đó lưu chất được đi qua van.

Khi thiết lập lò xo 4 một giá trị đầu ra lơn hơn đầu vào, tức là P2 > P1, van phụ được mở ra. Từ đó dòng chảy qua rãnh 9 được tạo thành, và đồng thời áp suất tại khoang 6 bị giảm xuống, ống trượt chính được nâng lên. Qúa trình đó được lặp đi lặp lại, vì thế ống trượt thực hiện dao động quanh vị trí được thiết lập. Mọi thay đổi của áp suất không làm ảnh hưởng và sự thay đổi của áp suất đầu ra.

Hoạt Động Van Giảm Áp Gián Tiếp

__________________________________________

- Structure of Directly Operated Pressure Reducing Vavle



Cấu Tạo Van Giảm Áp Trực Tiếp

__________________________________________

- Operation of Directly Operated Pressure Reducing Vavle

Tại vị trí ban đầu, van được mở hoàn toàn, độ rộng của cửa được tạo bởi núm điều chỉnh 4 sao cho áp suất được giữ ổn định. Nếu áp suất đầu ra tăng thì áp suất khoang nối cũng tăng theo, đẩy piston 2 đi lên làm giảm tiết diện cửa ra nên áp suất đầu ra cũng giảm. Ngược lại nếu áp suất đầu ra giảm thì piston 2 đi xuống làm tăng tiết diện cửa thoát làm tăng áp suất cửa ra. Như vậy quá trình diễn ra làm áp suất đầu ra gần như không đổi.

Nguyên Lý Hoạt Động Van Giảm Áp Trực Tiếp

__________________________________________

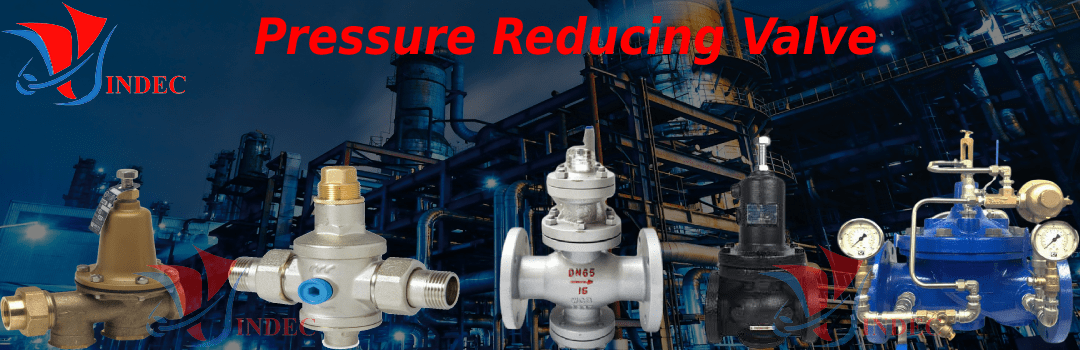

• Media of Pressure Reducing Vavle

Van Giảm Áp Gas, Van Giảm Áp Khí Nén, Van Giảm Áp Hơi Nóng, Van Giảm Áp Nước

• Materials of Pressure Reducing Vavle

- Bronze / Brass Pressure Reducing Vavle

Chủ yếu được chế tạo theo kiểu lắp ren, phù hợp với các hệ thống nhỏ áp suất nhỏ. Ứng dụng cho hệ thống nước, khí...

Van Giảm Áp Đồng

__________________________________________

- Cast Steel Pressure Reducing Vavle

Chủ yếu được sử dụng cho hệ thống áp lực cao, nhiệt độ cao lưu lượng lớn. Ứng lĩnh vực xăng dầu, ...

Van Giảm Áp Thép

__________________________________________

- Cast Iron / Ductile Iron Pressure Reducing Vavle

Là van giảm áp thông dụng bới tính chất của gang có độ cứng, giá thành rẻ, dễ sản xuất. Ứng dụng cấp thoát nước, khí, hơi, xắng dầu...

Van Giảm Áp Gang

__________________________________________

- Stainless Steel Pressure Reducing Vavle

Là vật liệu có tính chống ăn mòn hóa học cao, chống bám dính, độ bền va đập cao. Chính vì thế nên van được dử dụng nhiều trong lĩnh vực hóa chất và thực phẩm ...

Van Giảm Áp Inox

__________________________________________

Chọn Mua Van Giảm Áp

- Materrilas Body valves: Inox 304, inox 316, - Gang - Thép - Đồng

- Connection of Valves : Nối ren BS - NPT, nối bích tiêu chuẩn: JIS, BS,DIN,  ANSI

- Size: DN8, DN10, DN15, Dn20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250…

- Pressure range: 10kgf/cm2, 16kgf/cm2, 20kgf/cm2, 25kgf/cm2, 40kgf/cm2

- Temperation range: 0 - 250 độ C

- Types of valve : Van giảm áp Inox, Van giảm áp Gang, Van giảm áp thép, Van giảm áp nước, Van giảm áp hơi nóng, Van giảm áp khí nén, Van giảm áp xăng dầu, Van giảm áp gas.

- Bnads: Van giảm áp Yoshitake, Van giảm áp Tung Lung, Van giảm áp YNV, Van giảm áp Arita.

- Origin: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc

__________________________________________

Lắp Đặt Và Điều Chỉnh Van Giảm Áp

Để van hoạt động tốt, an toàn, bền bỉ và đúng với chức năng của nó, thì việc lắp đặt van và hiệu chỉnh van là một việc rất quan trọng. Nếu chúng ta lắp đặt và điều chỉnh không đúng với yêu cầu kỹ thuật, gẫy ra các sự cố làm hư van, hỏng hệ thống,ảnh hưởng đến các thiết bị hoạt động, thậm trí gây nguy hiểm đến người lắp đặt, nhười vận hành. Vì vậy nên việc lắp đặt và điều chỉnh van rất quan trọng, nên thực hiện theo đúng yêu cầu và kỹ thuật.


• LẮP ĐẶT VAN

- Nên lắp đặt van cùng với đồng hồ đo áp suất để xác định áp suất và điều chỉnh cho phù hợp
- Trước van giam áp nên lắp van lọc y để tránh tình trạng các tạp chất chảy vào van làm ảnh hưởng đến van
- Lắp đặt van sao cho đầu núm hiệu chỉnh quay lên trên, mặt đồng hồ lắp hướng thuận tiện cho việc quan sát nhất.

• ĐIỀU CHỈNH VAN

Sau khi tiến hành lắp đặt van xong, ta cần kiểm tra , vận hành thử và cài đặt điều chỉnh ap suất cho van .Vặn theo chiều kim đồng hồ lò xo được nén lại và áp suất được tắng lên , tương tự vặn ngược chiều kim đồng hồ thì lò xo được giãn ra áp suất được giảm xuống. Khi điều chỉnh van ta nên vặn từ từ và nhìn theo áp suất được hiện trên đồng hồ để hiệu chỉnh tiếp để tránh các trường hợp van tăng áp hoặc giảm áp đột ngột làm ảnh hưởng đến các thiết bị trên hệ thống.
