Pneumatic Actuated Angle Seat Valve | Van Xiên Y Điều Khiển Khí Nén

Angle Seat Valves

________________________________________

What is A Angle Seat Valve ?

- Y type globe valve is a type of product in the globe valve series. The products mainly include DIN Y type globe valve, ANSI Y type globe valves, API Y type Globe Valves, product alias: Y type Stop Valves, Y type Stop globe check valves, Y Type Globe check valves, according to the material can be divided into stainless steel Y type globe valve, carbon steel Y type Globe valves, and bellows T type Glboe valves, pressure seal Y type Globe Valve, pressure seal Y type Stop Globe Valves

- Pneumatic Angle Seat Valve with is pneumatically actuated angle seat valve, this is an Industrial Valve that uses compressed air to control the valve to open and close automatically. The valve body is Y-shaped, connected to the piston controlled by a pneumatic header.

- This type of valve also has other names such as: Pneumatic angle valve, Pneumatic Y-Sketch valve, Pneumatic control Y-valve.

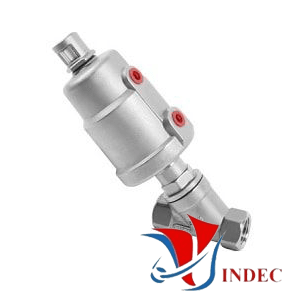

Pneumatically Actuated Angle Seat Valves

________________________________________

Technical Pneumatic Actuated Angle Seat Valve

- Materials of body Angle seat valve : SS 304 / SS 316

- Disc of valve: SS 304 / SS 316

- Seat gasket of valve: PTFE

- Style of  Angle seat valve : Normally Closed Valve and Normally Open Valve

- Pressure range: PN16, PN25, PN40

- Temperture range: -10 đến 220 độ C

- Dimension of Angle seat valve: DN15, DN20, DN25, DN32, DN40, DN50

- Connection ends: Flanged ends or Threaded ends

- Pneumatic Actuator: 0 - 40 bar

- Origin: China, Taiwan, India, EU, USA, JAPAN, Korea, Malaysia...

________________________________________

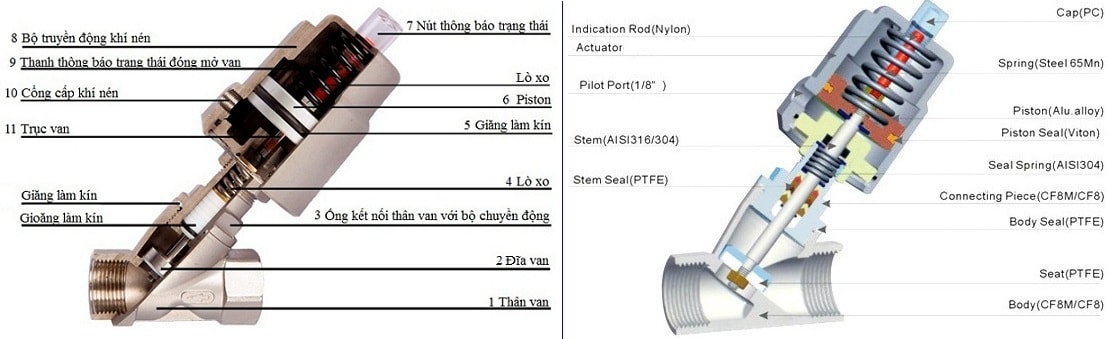

Structures of Angle Seat Valve

1. Thân van: Thân van hình chữ Y được làm từ chất liệu thép không gỉ inox 304/316
2. Đĩa Van: Chất liệu SUS 304 hoặc SUS 316.
3. Ống kết nối thân van với bộ truyền động.
4. Lò xo đàn hồi (Tự động đóng van khi ngừng cung cấp áp lực khí).
5. Gioăng Làm Kín - seal : Chất liệu teflon – PTFE.
6. Piston (Chuyển động điều khiển cửa van đóng mở).
7. Nút thông báo trạng thái đóng mở của van, quan sát nút này để biết van đang đóng hay mở.
8. Bộ truyền động khí nén.
9. Thanh thông báo trạng thái van mở.
10. Cổng cấp khí nén cho van.
11. Trục vít

Structures of Angle Seat Valve

________________________________________

Key Features of Angle Seat Valves

________________________________________

Advantages of Angle Seat Valves

- Đóng mở van nhanh chóng (2 -3s). Dùng tốt cho hệ thống có áp lực và nhiệt độ cao. Điều khiển van đóng mở tự động, linh hoạt với lực đẩy khí nén. Thích hợp với môi chát có độ nhớt cao.

- Thiết kế góc chéo 30 độ giúp van hạn chế được hiện tượng búa nước. Chất lượng van tốt có độ bền cao. Dùng được cho môi trường áp suất chân không.

________________________________________

Defect of Angle Seat Valves

- Kích thước van thương đối nhỏ DN15 - DN50, Thường chỉ có chất liệu inox, việc đóng mở nhanh đột ngột có thể làm giảm độ bên của seat van.

________________________________________

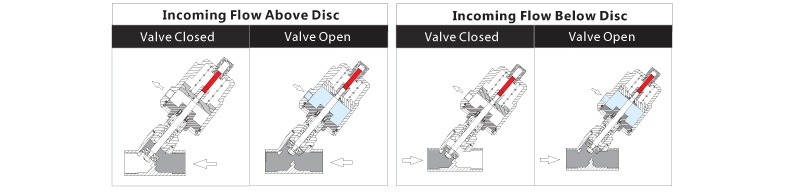

Operation of Angle Seat Valves

Van Y Xiên điều khiển khí nén được vận hành bằng nguồn cấp là khí nén. Van xiên Y được điều khiển trực tiếp hoặc điều khiển qua một bộ van điện từ chia khí nén lắp với van.

- Khi cấp khí nén vào xi lanh đẩy xuống làm tác động lên piston nén xuống lò xò kết nối với bộ phận chuyền động bên trong van, cho phép mở hoặc đóng giúp lưu chất lỏng chảy qua.

- Van Y Xiên Khí Nén Tác Động Đợn: Nguyên lý hoạt động của van xiên Y tác động đơn khá đơn giản: Ban đầu van ở trạng thái thường đóng. Khi cung cấp áp lực khí nén sẽ đẩy piston di chuyển. Piston sẽ đẩy đĩa van mở ra và cho lưu chất đi qua. Khi ngừng cung cấp khí, lực đàn hồi của lò xo sẽ tác động khiến van lập tức đóng lại.

- Van Y Xiên Khí Nén Tác Động kép: Đối với loại van xiên tác động kép, chúng có hai đầu khí vào điều khiển van. Một đầu khí cấp để đóng van và một đầu khí cấp để mở van. Khác với loại tác động đơn, khi ngừng cấp khí van tự đóng do lực đẩy lò xo. Van tác động kép vẫn giữ nguyên trạng thái khi ngừng cung cấp khí điều khiển.

Hoạt Động Van Xiên Điều Khiển Khí Nén

________________________________________

Applications of Angle Seat Valve

- Kiểm soát & tự động điều khiển khí và chất lỏng ở trạng thái ổn định, tự động hóa công nghiệp, ngành công nghiệp sữa thực phẩm, cấp nước sinh hoạt và một số chất lỏng phổ biến khác v...vvv Sản xuất, Dược phẩm, Nước giải khát, bia, rược, sữa hay các nghành công nghiệp khác.

- Công ty chúng tôi đang cung cấp các loại van điều khiển khí nén, van xiên Y điều khiển khí nén. Sản phẩm chất lượng, đầy đủ chứng chỉ Co/Cq, giao hàng tận nơi. Bảo hành chính hãng 12 tháng đối với các sản phẩm công ty cung cấp.

________________________________________

Mua Van Xiên Khí Nén VINDEC

- VINDEC là địa chỉ phân phối VAN XIÊN KHÍ NÉN uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

- Quý khách hàng có thể tìm kiếm hoặc Download về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng tại: VAN XIÊN Y KHÍ NÉN

- Thêm vào đó, VINDEC chúng tôi có Kho Hàng tại Hồ Chí Minh và có Kho Hàng + Xưởng Sản Xuất với diện tích trên 2.000m2 tại Hà Nội.

- VINDEC với năng lực và kinh nghiệm trên 12 năm cùng với đội ngũ kỹ sư giầu chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng Van Công Nghiệp chúng tôi luôn đồng hành cùng phát triển.
