What is Balancing Valve ?

- Balancing valve is special regulators that create hydraulic balance – in other words, they ensure the right flow rate to keep the system within working parameters.

- Van cân bằng là thiết bị thủy lực được sử dụng để cân bằng tổn thất áp suất và lưu lượng. Van có tên gọi tiếng anh là balancing valve, van được sử dụng phổ biến trong ngành công nghiệp hiện nay. Mời các bạn cùng chúng tôi tim hiểu chi tiết về van cân bằng thông qua bài viết dưới đây.

_________________________________________

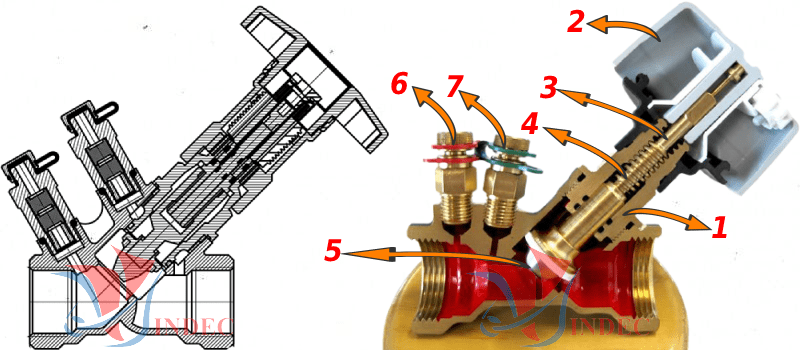

Structures of Balancing Valve

1- Thân van, 2-Núm điều chỉnh, 3- Trục van, 4- Lò xo, 5- Đĩa van, 6.7- Điểm đo

cau tao van can bang

Cấu Tạo Van Cân Bằng

_________________________________________

Operations of Balancing Valve

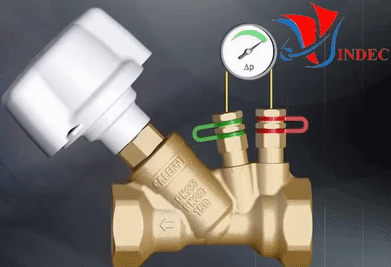

• Van Cân Bằng Cơ ( Van Cần Bằng Tĩnh )

Van cân bằng cơ là van hoạt động hoàn toàn bằng thủ công, thông qua người vận hành để điều chỉnh áp suất, lưu lượng mong muốn. Van hoạt động đơn giản, thay đổi dòng chảy bằng cách cho dòng chảy đi qua lưới của van với chức năng tắt. Khi mở van kết hợp với đo độ sụt áp trước và sau để chuyển đổi điều tiết lưu lượng van. Về cơ bản van hoạt động dựa trên sự chênh lệch áp suất, lưu lượng, sau khi mở van.

nguyen ly hoat dong van can bang tinh

Nguyên Lý Hoạt Động Van Cân Bằng Tĩnh

_________________________________________

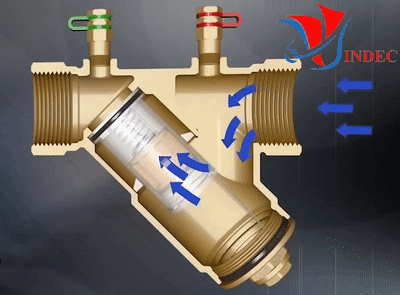

• Van Cân Bằng Tự Động ( Van Cần Bằng Tự Động )

- Van cân bằng từ động là kiểu van tự vận hành dựa trên chênh lệch áp suất. Dựa trên sự chênh lệch áp suất lò xo của van tự động kiểm soát lưu lượng, làm lưu lượng của van không đổi. Khi áp suất phía trước van tăng cao lập tức van sẽ đóng một số chi tiết, khi đó áp suất qua van và lưu lượng dòng chảy sẽ được giữ ổn định.

nguyen ly hoat dong van can bang dong

Nguyên Lý Hoạt Động Van Cân Bằng Động

_________________________________________

TYpes of Balancing Valves

• Key Features of Balancing Valve

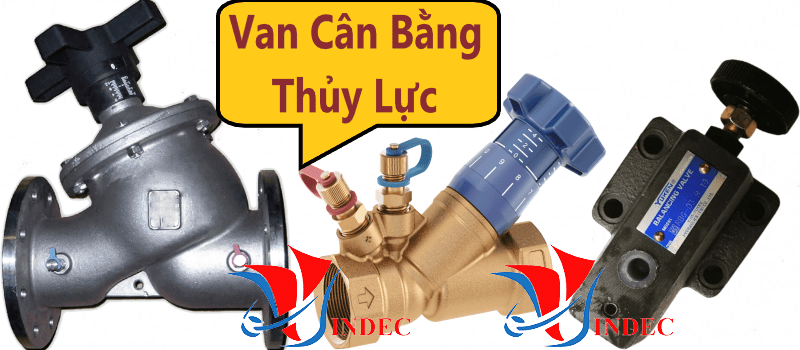

- Van Cân Bằng Áp Suất Thủy Lực

+ Là van được lựa chọn sử dụng trong hệ thống thủy lực giúp cân bằng áp suất và lưu lượng. Ngoài ra van giúp được tránh các hiện tượng như giàn có dòng chảy giàn không có, áp thấp hoặc áp cao. Loại van này áp suất được cân bằng dựa trên piston hoặc ống.

van can bang thuy luc

Van Cân Bằng Thủy Lực

_________________________________________

- Van Cân Bằng Nhiệt Áp

Đây là dòng van được thiết kế cho các hệ thống dòng chảy tuần hoàn, và điều chỉnh áp suất cũng như là lưu lượng thông qua nhiệt độ dòng chảy. Nếu nhiệt dòng chảy vượt quá nhiệt độ cho phép van hạn chế lại dòng chảy.

van can bang nhiet

Van Cân Bằng Nhiệt

_________________________________________

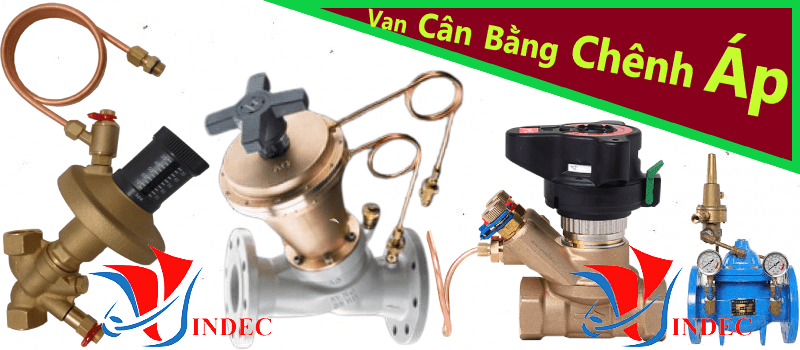

- Van Cân Bằng Chênh Áp

Van cân bằng chênh áp giúp cân bằng sự chênh áp cho các nhanh trong hệ thống khi chúng không có cùng nguồn cấp .

van can bang chenh ap

Van Cân Bằng Chênh Áp

_________________________________________

• Structures of Balancing Valve

- Van Cân Bằng Cơ ( Van Cần Bằng Tĩnh )

+ Van cân bằng cơ điều chỉnh vận hành áp suất và lưu lượng hoàn toàn bằng tay, vì thế nên độ chính xác không được cao. Ngược lại thì hoàn toàn chủ động được việc điều chỉnh lưu lượng và áp suất theo mong muốn.

van can bang co

Van Cân Bằng Cơ

_________________________________________

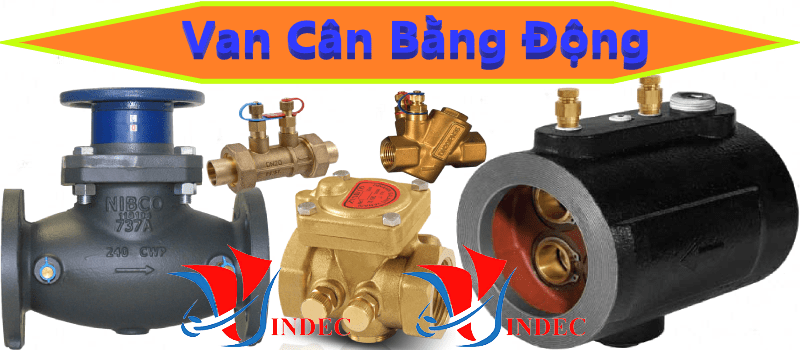

- Van Cân Bằng Tự Động ( Van Cần Bằng Tự Động )

+ Van cân bằng tự động được kiểm soát dòng chảy hoàn toàn tự động không cần vận hành hoặc điều chỉnh thông số. Van được nhà sản xuất thiết lập sẵn các hệ số tiêu chuẩn để kiểm soát dòng chảy ổn định.

van can bang dong

Van Cân Bằng Động

_________________________________________

Lựa Chọn Van Cân Bằng

- Chất liệu: Inox, Thép, Gang, Đồng

- Kiểu kết nối: Lắp ren, Lắp bích tiêu chuẩn: JIS, BS, DIN, ANSI

- Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100,…

- Áp suất làm việc: 10kgf/cm2, 16kgf/cm2,…

- Nhiệt độ hoạt động: 150 độ C

- Điều khiển: Bằng tay, Tự động

- Các loại Van cân bằng : van cân bằng cơ, van cân bằng tự động, van cân bằng nhiệt, van cân bằng áp suất thủy lực, van cân bằng nhiệt áp, van can bằng chênh áp,…

- Hãng sản xuất: Nexus, Sunflu, Inta, Caleffi,…

- Xuất xứ: Hà Lan, Đan Mạch, Anh, Ý, Trung Quốc,…

Tầm Quan Trọng Của Van Cân Bằng

- Hệ thống không có van cân bằng hiệu xuất làm lạnh giảm.

- Hệ thống không cân bằng không đáp ứng được tải làm mát.

- Hệ thống mất cân bằng không đáp ứng lưu lượng cần thiết

- Hệ thống không được giảm tiếng ồn, độ rung, dao động.

- Đảm bảo được tốc độ lưu lượng dòng chảy giúp hệ thống hoạt động được tốt hơn.

Lưu Ý Khí Lắp Đặt Van Cân Bằng

- Muôn hiệu chỉnh van phải sử dụng đồng hồ đo để hiệu chỉnh từng van.

- Để đảm bảo đúng kỹ thuật và quy trình giúp hệ thống hoạt động ổn định nên để người có kinh nghiệm chuyên môn thực hiện

- Vị trí lắp van đúng theo tiêu chuẩn và van thường được lắp đặt sát trần

- Để tránh tình trạng nhiễu loạn dòng chày cần duy trì khoảng 30% dòng chảy tối đa,

- Nên cài đặt tốc độ mở van theo lưu lượng cần thiết của hệ thống tránh trường hợp tạo ra tiếng ồn lớn

Ứng Dụng Van Cân Bằng

- Trong hệ thống sưởi ấm và làm mát có sự thay đổi về dòng chảy và chênh lệch áp suất.

- Trong các nhà máy nước nóng lạnh công nghiệp.

- Trong hệ thống sưởi, làm mát và thông gió.

- Trong hệ thống ống nước, điều hòa không khí…
