Safety and Relief Valves

___________________________________________

What is A Safety and Relief Valve ?

- Safety and Relief Valve ? Van an toàn là loại van bảo vệ an toàn của hệ thống, một thiết bị dùng để hiệu chỉnh áp suất, thuộc nhóm van điều chỉnh áp suất đầu vào của hệ thống. Van an toàn tên tiếng anh là Safety valve, van được dùng nhiều trong các hệ thống có áp lực cao.

Structure of Safety & Relief Valve

Núm điều chỉnh: Điều chỉnh độ nén, đàn hồi của lò xo với mục đích điều chỉnh áp suất định mức của van.
Lò xo: Là bộ phận nén để đóng cửa van.
Trục van: Bộ phận cố định gắn lò xo và để cố định đĩa van di chuyển.
Đĩa van: Đóng mở cửa van xả áp khi áp suất lớn vượt qua áp suất định mức.

cau tao van an toan

Cấu Tạo Van An Toàn

___________________________________________

Operation of Safety & Relief Valve

- Khi ta điều chỉnh núm vặn sẽ khiến lò xo co giãn ở các mức độ khác nhau, lực ép của lò xo đóng cửa van thay đổi ở mức áp lực khác nhau. Áp lực của lò xo là áp suất định mức của van. Khi áp lực của hệ thống lớn hơn áp suất định mức, tức là lơn hơn lực nén của lò xo thì áp lưu chất sẽ tự động đẩy lò xo nén lại và cửa van được mở ra. Khi áp lưu chất nhỏ hơn van thì van luôn luôn được giữ trạng thái đóng.

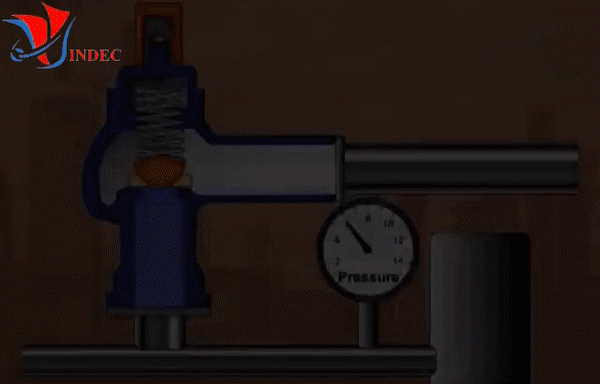

nguyen ly hoat dong van an toan

Nguyên Lý Hoạt Động Van An Toàn

___________________________________________

Các Trạng Thái Van An Toàn

- Cân bằng: Van ở vị trí đóng, áp lực của lò xo trong van cân bằng với áp suất hệ thống.

- Mở hoàn toàn: Van ở vị trí mở hoàn toàn, khi này áp suất của hệ thống vượt quá áp suất định mức của van, và đĩa van được đẩy lên xả áp suất lưu chất ra ngoài

- Đóng hoàn toàn:  Lực mở thấp hơn lực cân bằng và là lực đóng lớn hơn lực mở sẽ làm van đóng lại, và không có sự rò rỉ ra ngoài.

Key Features of Safety & Relief Valve

- Là kiểm soát áp suất hoạt động của hệ thống,bảo vệ hệ thống không bị quá áp khi hoạt động. Đây là việc rất quan trọng giúp bảo vệ các thiết bị làm việc ổn định và không hư hỏng khi sử dụng.

- Đúng như tên gọi của chúng, van an toàn được sử dụng trong hầu hết trong các hệ thống thủy lực để bảo vệ an toàn cho hệ thống khi quá áp. Là một trong những loại van bắt buộc sử dụng và không thể thiếu trong các hệ thống áp lực. Các thiết bị máy móc, áp suất cao phải sử dụng để đảm bảo ổn định an toàn.

___________________________________________

Types of Safety & Relief Valves

• Operation of Safety & Relief Valve

- Directly Operated Safety & Relief Valve

Van làm việc dựa trên sự cân bằng tác dụng của những lực ngược chiều nhau tác động lên nút van hoặc pittong, lực đàn hồi của lò xo và áp suất lưu chất. Van có cấu tạo gồm thân van, đĩa, lò xo, vít điều chỉnh lò xo, cửa  khí vào, cửa khí ra.
Khi áp lực hệ thống vượt quá van thì van tự động mở xả lượng chất ra ngoài giúp giảm áp suất đường ống xuống.

Khi áp suất được giảm về áp suất an toàn đĩa van sẽ nhờ tác dụng đàn hồi của lò xo nén xuống đóng chặt lại, hệ thống hoạt động ổn định với mức áp suất tiêu chuẩn. Van hoạt động một cách tự động hóa, phát hiện và xả áp kịp thời giúp bảo hệ thống một cách hiệu quả nhất.

- Indirectly Operated Safety & Relief Valve

Van chủ yếu sự dụng trong các hệ thống thủy lực, đường ống áp suất cao. Van có cấu tạo gồm van chính và van phụ. Van chính có pittong đường kính lớn và lò xo có độ cứng nhỏ, van phụ có pittong có đường kính nhỏ và lò xo có độ cứng lớn.

Van hoạt động dựa trên sự cân bằng của các lực ngược chiều nhau tác dụng lên Pittong, lực đàn hồi của lò xo và áp suất lưu chất trong khoang van chính với áp suất lưu chất đầu vào. Khi áp suất đầu vào nhỏ hơn áp suất xả định mức của van phụ thì van phụ và van chính cùng đóng, áp suất trong khoang chính bằng áp suất đầu vào van phụ. Khi áp suất đầu vào tăng thì áp suất trong khoang van chính cũng tăng, khi áp suất này lớn hơn áp suất định mức của van phụ thì van phụ sẽ mở cho lưu chất đi qua về bể hoặc bồn chứa, áp suất trong khoang van chính bằng áp suất xả định mức.

Trong trường hợp áp suất đầu vào tiếp tục tăng thì hiệu suất giữa áp suất đầu vào và áp suất định mức của van phụ cũng tăng cho đến khi lực tác động của hiệu áp suất này thắng lực đàn hồi của lò xo van chính thì van chính mở cho lưu chất qua van chính về bể chứa.

___________________________________________

• Phân Loại Theo Vận Hành

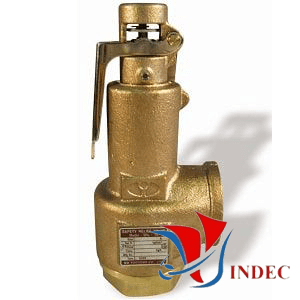

- Safety & Relief Valve with Lever Handle

Được thiết kế tay giật giúp người vận hành có thể xả áp một cách tức thời, giảm áp suất đường ống nhanh nhất nếu xảy ra hiện tượng quá áp xảy ra. Vam chủ yếu được sử dụng trong hệ thống hơi, hoặc dầu, nước nóng…

van an toan co tay

Van An Toàn Có Tay

___________________________________________

- Safety & Relief Valve Without Handle

Van an toàn được thiết kế không có tay giật chủ yếu chuyên dùng để điều chỉnh áp suất của dòng lưu chất cho các hệ thống nước và có nhiệt độ không quá cao.

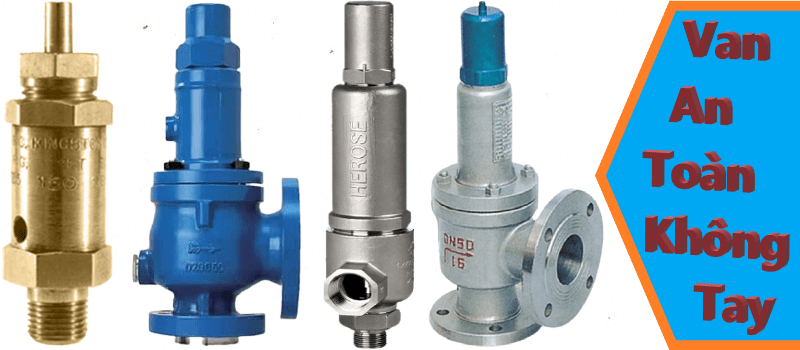

van an toan khong tay

Van An Toàn Không Tay

___________________________________________

• Materials of Safety & Relief Valve

- Bronze/Brass Safety & Relief Valve

Van được chế tạo đúc thân được đúc nguyên khối bằng đồng, giúp cho khả năng chịu áp lực cao tốt nhất. Van được chế tạo chủ yếu kiểu lắp ren từ các size DN50 trở xuống.

van an toan dong

Van An Toàn Đồng

___________________________________________

- Cast Iron / Ductile Iron Safety & Relief Valve

Van được đúc từ các loại gang như gang cầu, gang dẻo. Gang có độ cứng cao giá thành rẻ, được lựa chọn lắp cho các hệ thống lò hơi, lò sấy, các đường hơi nước có nhiệt độ cao, các đường ống nước, dẫn truyền xăng dầu.



van an toan gang

Van An Toàn Gang

___________________________________________

- Stainless Steel Safety & Relief Valve

Van được chế tạo bằng inox, với khả năng chống an mòn, chống oxy hóa, làm việc được với các môi trường hóa chất, dung dịch muối nồng độ cao. Van có cả kiểu kết nối ren và nối bích.



van an toan inox

Van An Toàn Inox

___________________________________________

- Cast Steel Safety & Relief Valve

Đây là dòng van chuyên sử dụng cho hệ thống kích cỡ lớn, môi trường nhiệt độ cao, áp suất cao. Do tính chất của thép nên van có thể làm việc trong môi trường hơi, khí nóng, nước, hơi nước.



van an toan thep

Van An Toàn Thép

___________________________________________

• Media of Safety Valve

- Steam Safety & Relief ValveXem Chi Tiết: Van An Toàn Hơi Nóng

van an toan hoi nong

Van An Toàn Hơi Nóng

___________________________________________

- Hot Oil Safety & Relief Valve

van an toan dau nong

Van An Toàn Dầu Nóng

___________________________________________

- Pneumatic Safety & Relief ValveXem Chi Tiết: Van An Toàn Khí Nén

van an toan khi nen

Van An Toàn Khí Nén

___________________________________________

- Water Safety & Relief Valve: Xem Chi Tiết: Van An Toàn Nước

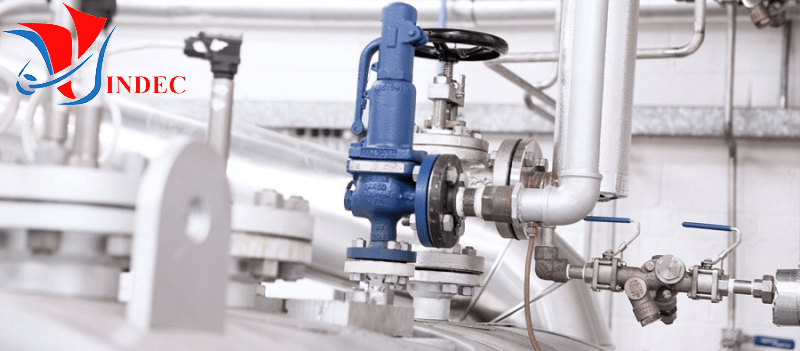

van an toan nuoc

Van An Toàn Nước

___________________________________________

Application of Safety Valves

- Đây là một thiết bị giúp bảo vệ hệ thống một cách hiệu quả nhất, tránh khỏi các sự cố quá áp nổ vỡ hệ thống dẫn đến những hệ quả khôn lường. Ngày nay trong thời cuộc phát triển, các nhà máy ngày càng được thành lập nhiều, cùng với đó tiêu chuẩn an toàn cũng được đặt lên hàng đầu trong các nhà máy nhằm đảm bảo độ an toàn cần thiết nhất, tránh các tình trạng đáng tiếc xảy ra.

___________________________________________

Lựa Chọn Van An Toàn

- Materials of Valve: Inox 304, inox 316, - Gang - Thép - Đồng

- Connection of valves: Nối ren BS - NPT, nối bích tiêu chuẩn: JIS, BS,DIN,  ANSI

- Size: DN8, DN10, DN15, Dn20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250…

- Pressure range: 10kgf/cm2, 16kgf/cm2, 20kgf/cm2, 25kgf/cm2, 40kgf/cm2

- Temperature range: 250 độ C

- Types of valves: Van an toàn inox, Van an toàn Gang, Van an toàn thép

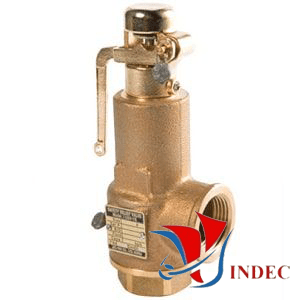

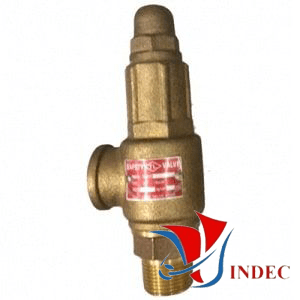

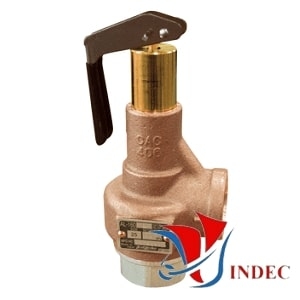

- Brands: Van an toàn Yoshitake,  Van an toàn Tung Lung, Van an toàn YNV, Van an toàn Arita.

- Origin: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc
