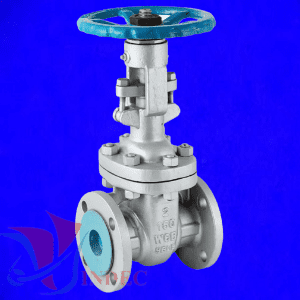

Cast Steel Gate Valve - ANSI 150 Flanged End
- Flanged ANSI 150 RF, A216 Gr WCB, Trim 13% CR + HFS, Oustide Screw & Yoke, Bolted Bonnet, Design to API 600 Rated CL150, Temperature -29°C to 425°C.
- Cast Steel Gate Valve Manufacturer Landee Supplies RF Flanged ASTM A216 Cast Steel Gate Valve, Rising Stem, 150LB, Hand Wheel, OS&Y, API 600/API 598.
Specification
- Sizes: NPS 2 to NPS 48
- Class: 150 (Class 150 # as per ANSI B 16.34)
- Design & manufacture: API 600, API 603, ASME B16.34
- Face-to-face: ASME B16.10 or Flanged End Raised Face as per ANSI B 16.5.
- End Connection: ASME B16.5 (RF & RTJ) / ASME B16.25 (BW)
- Style: Bolted Bonnet, Bolted Gland, Solid Wedge. Renewable Seats with Stem Protector, OS&Y.
Feature: Rising Stem.
Bore Design: Regular Bore Design.
Operator: Hand Wheel.
Body: ASTM A216 Grade WCB.
Stem / Trim: 13% Cr. SS.
Seat: 13% Hard Faced Cr SS.
Bolting: ASTM A 193 Gr. B7 & A 194 Gr.2H.
Seat Ring: 13% Cr. Hard Face.
Wedge Disc: ASTM A216 Gr.WCB.
Packing Manufacturer Standard.
Design and Test API 600/API 598.
- Test & inspection: API 598
- NACE: MR-0175, NACE MR-0103, ISO 15848, API624
- Available in: Casting (A216 WCB, WC6, WC9, A350 LCB, A351 CF8)
Style: Bolted Bonnet, Bolted Gland, Solid Wedge. Renewable Seats with Stem Protector, OS&Y.
- Service Fluid: Refined Petroleum Products (Gasoline, Diesel, Kerosene, Jet A-1, LDO and Furnace Oil).
WCB Cast Steel Gate Valve PN25 Flanged End
Specifications:
- Product name: Flexible wedge gate valve.
- Size: DN40-DN600
- Pressure: PN25
- Standard Design: EN593, DIN 2501 PN25, DIN3202 F4, EN 1984, DIN 3352.
- Material: GS-C25., Carbon Steel WCB, WC1, WC6, WC9, C5 C12, ZGCR5MO, ZG1CR18NI9TI, ZG1CR18NI12MO2TI
- Nominal pressure (Pressure range): PN25
- End connection: Flanged./ Face to face: EN 558-1/line 26 / RF, BW, Flanged.
- Test and inspection: EN 12266-1.
Materials:
- Body/ cover/ plate: GS-C25., Carbon Steel WCB, WC1, WC6, WC9, C5 C12, ZGCR5MO, ZG1CR18NI9TI, ZG1CR18NI12MO2TI
- Seal : WCB+2Cr13 stainless steel
- Stem : 2Cr13 stainless steel
- Valve: 2Cr13, 38CrMoal, 25Cr2MoV, 1Cr18Ni9Ti, 1Cr18Ni12Mo2Ti
- Sealing surface: 13Cr-STL wood material nylon
- Gasket: Enhance flexible graphite, 13Cr / flexible graphite, 08 soft steel, 0Cr18Ni9TI, 0Cr17Ni12Mo2Ti
- Filler: flexible graphite, enhance flexible graphite
- Pressure range: PN25
- Working temperature: -196℃ to +573℃.
Application & Media:
- Medium: Nitric acid, acetic acid, water, oil, gas and some alkaline liquids
Cast Steel Gate Valve Ansi 600 Flanged End
Van Cổng Thép Class 600
Van Cổng Thép Đúc WCB Mặt Bích ANSI Class 600
Cast Steel Gate Valve ANSI 300 Flanged End
Van Cổng Thép Đúc WCB Mặt Bích ANSI Class 300
Van cổng thép Ansi 300

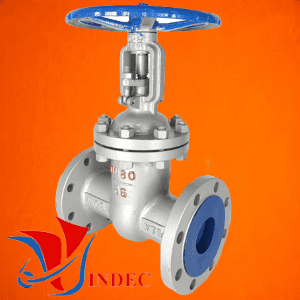

WCB Cast Steel Gate Valve PN16 Flanged End
Specifications:
- Product name: Flexible wedge gate valve.
- Size: DN40-DN600
- Pressure: PN16
- Standard Design: EN593, DIN 2501 PN16, DIN3202 F4, EN 1984, DIN 3352.
- Material: GS-C25, Carbon Steel WCB, WC1, WC6, WC9, C5 C12, ZGCR5MO, ZG1CR18NI9TI, ZG1CR18NI12MO2TI
- Nominal pressure (Pressure range): PN16
- End connection: Flanged./ Face to face: EN 558-1/line 26 / RF, BW, Flanged.
- Test and inspection: EN 12266-1.
Materials:
- Body/ cover/ plate: GS-C25., Carbon Steel WCB, WC1, WC6, WC9, C5 C12, ZGCR5MO, ZG1CR18NI9TI, ZG1CR18NI12MO2TI
- Seal : WCB+2Cr13 stainless steel
- Stem : 2Cr13 stainless steel
- Valve: 2Cr13, 38CrMoal, 25Cr2MoV, 1Cr18Ni9Ti, 1Cr18Ni12Mo2Ti
- Sealing surface: 13Cr-STL wood material nylon
- Gasket: Enhance flexible graphite, 13Cr / flexible graphite, 08 soft steel, 0Cr18Ni9TI, 0Cr17Ni12Mo2Ti
- Filler: flexible graphite, enhance flexible graphite
- Pressure range: PN16
- Working temperature: -196℃ to +573℃.
Application & Media:
- Medium: Nitric acid, acetic acid, water, oil, gas and some alkaline liquids
