Stainless Steel Gate Valves

- Van cổng inox hay còn được gọi với các tên khác như van cửa inox,van chặn inox có tên tiếng anh là Stainless Steel Gate Valve - là 1 dạng van thuộc nhóm Sliding valves.Van được dùng nhiều trong các hệ thống công nghiệp

- Van cổng inox được làm bằng vật liệu thép không gỉ SUS 304, SUS 316,SUS 201, chất liệu inox có khả năng chống ăn mòn và oxi hóa cao.Van cửa inox có khả năng làm việc trong môi trường nhiệt độ cao và cả trong môi trường xăng,dầu,axit,hóa chất,...

- Van công inox cũng được phân ra làm 2 loại là van cổng ty chìm và van cổng ty nổi.

Types of Stainless Steel Gate Valves

______________________________________

Structure of Stainless Steel Gate Valves

Structure of Stainless Steel Gate Valves

______________________________________

- Vai van: là phần giúp cố định ty van

- Ty van: là phần kết nối đĩa van với tay vô lăng

- Thân van: Phần chính được đúc bằng inox nên có độ bền cao, ít bị biến màu, khả năng chống oxy hóa và ăn mòn tốt. Van chia làm 2 nửa, 1 nửa phía trên và 1 nửa phía dưới. Hai bên thân có mặt bích với các tiêu chuẩn nhưng BS, DIN, ANSI, JIS.. hoặc ren để kết nối với đường ống hoặc các thiết bị, phụ kiện khác.

- Nắp van: là một phần của thân van nhưng được tách ra để thuận tiện cho việc chế tạo, lắp ráp và bảo trì bảo dưỡng, nắp liên két với thân van bằng các bulong.

- Trục van: Là một thanh kim loại đầu trên kết nối bới thiết bị truyền động, đầu dưới kết nối với đĩa van. Trục có nhiệm vụ nâng, hạn đĩa van thông qua bộ phận truyền động phía trên.

- Đĩa van: đĩa có dạng phiến, có thể được đúc liền một tấm hoặc từ nhiều thành phần ghép lại. Đầu trên được kết nối và điều khiển lên xuống bởi trục van. Đĩa có nhiệm vụ trực tiếp đóng mở, lưu chất chảy qua van. Bộ phận này được chế tạo bằng inox

- Vòng đệm và giăng làm kín: Được làm từ các vật liệu mềm có sự đàn hồn và không bị ăn mòn. Chúng có nhiệm vụ làm kín cổ van không cho lưu chất rò rỉ ra ngoài và chảy ngược lên trên.

- Thiết bị truyền động: gồm có tay gạt, tay quay vô lăng và các thiết bị tự động khác như truyền ộng bằng điện, bằng khí nén. Các thiết bị này có nhiệm vụ làm xoay trục van, làm van đóng hoặc mở.

______________________________________

Technical Stainless Steel Gate Valves

Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia

- Thân van: inox 201, 304

 - Ty van : inox 304

- Đĩa van: inox 201, 304, 316

- Nhiệt độ làm việc: 0 ~ 200 độ

 - Vật liệu tay xoáy: Thép sơn phủ hoặc inox 201, 304

- Gioăng làm kín: teflon

-  Kiểu lắp: ren trong

- Áp lực làm việc: PN16 – Pn10

- Điều khiển: tay vặn,tay xoay

______________________________________

Types of Stainless Steel Gate Valves

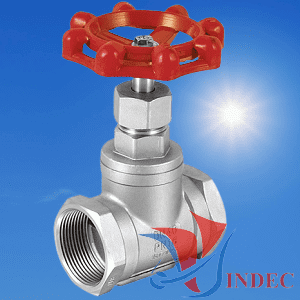

• Stainless Steel Gate Valves Threaded Ends

Van cầu inox lắp ren chuyên dùng cho các ngành : hệ thống nước sạch,thực phẩm Bia - Rượu,y tế, các hệ thống xử lý nước thải,các hệ thống sử dụng hóa chất trong các nhà máy.Thường được lắp cho các đường ống có kích thước nhỏ từ DN15-DN50 với các ren thông dụng là G1/2'' đến G2"

- Vật liệu tay xoáy: Thép sơn phủ hoặc inox 201, 304

- Thân van: inox 201, 304

- Ty van : inox 304

- Đĩa van: inox 201, 304, 316

- Gioăng làm kín: teflon

- Kiểu lắp: ren trong

- Áp lực làm việc: PN16 – Pn10

- Nhiệt độ làm việc: 0 ~ 200 độ C

- Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia

Stainless Steel Gate Valves Threaded Ends

______________________________________

• Stainless Steel Gate Valves Flanged Ends

- Van cổng Inox lắp bích hay van cổng inox mặt bích được làm từ inox 304 và 316,chuyên dụng cho các đường ống lớn từ DN50 cho đến DN 500.

- Vật liệu tay xoáy: Thép sơn phủ hoặc inox 201, 304

- Thân van: inox 201, 304

- Ty van : inox 304

- Đĩa van: inox 201, 304, 316

- Gioăng làm kín: teflon

- Kiểu lắp: Lắp mặt bích tiêu chuẩn BS, JIS, DIN

- Áp lực làm việc: PN16

- Nhiệt độ làm việc: 0 ~ 200 độ C

- Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc

Stainless Steel Gate Valves Flanged Ends

______________________________________

Ưu Nhược Điểm Stainless Steel Gate Valves

Ưu Điểm

- Van được làm từ vật liệu inox nên có khả năng chống ăn mòn hóa học và cơ học tốt

- Chịu được nhiệt độ cao lên đến 180 độ

- Chịu được áp suất lên đến 25Bar

- Có momen xoắn nhỏ nên vận hành van dễ dàng và nhẹ nhàng

- Van có độ kín cao nên trong quá trình vận hành ko xảy ra hiện tượng dò rỉ lưu chất

- Cho hướng dòng chảy thẳng và bảo toàn áp suất của lưu chất chảy qua van

- Dễ dàng vận hành, bảo dưỡng, bảo trì và thay thế

- Van có thể vận hành thủ công bằng tay thông qua tay gạt, tay quay vô lăng hoặc vận hành tự động thông qua điều khiển năng lượng điện hoặc năng lượng khí nén

NHƯỢC ĐIỂM

- Vì được chế tạo bằng inox nên van rất nặng, vì vậy cần bố trí giá đỡ trên hệ thống đường ống ngay vị trí lắp đặt van

- Không sử dụng được cho các hóa chất đậm đặc và nóng.Đối với hóa chất đậm đặc thì chúng ta có thể sử dụng van bướm nhựa, van bi nhựa hoặc van cổng nhựa sẽ cho hiệu quả cao hơn

- Giá thành tương đối cao so với các loại van chế tạo bằng các vật liệu khác như: Thép,gang,nhựa ,... Vì vậy phải cân nhắc,thật sự cần thiết mới sử dụng loại van này

______________________________________

Application of Stainless Steel Gate Valves

Van cổng inox có nhiều ưu điểm nên dễ hiểu khi van được sử dụng nhiều trên các hệ thống và môi trường làm việc khác nhau

- Hệ thống xử lý nước sạch,nước thải

- Hệ thống sản xuất rượu,bia,nước ngọt

- Hệ thống phòng cháy chữa cháy

- Nhà máy sản xuất thực phẩm,dược phẩm

- Hệ thống môi trường làm việc hóa chất có tính năng ăn mòn hóa học cao

______________________________________

Mua Stainless Steel Gate Valves

- VINDEC là địa chỉ phân phối VAN CỬA uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

- Quý khách hàng có thể tìm kiếm hoặc Download về máy Catalogue sản phẩm VAN CỔNG của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng tại: VAN CỔNG INOX

- Chúng tôi có Kho Hàng Hà Nội và tại Hồ Chí Minh và có Kho Hàng + Xưởng Sản Xuất với diện tích trên 2.000m2 tại Hà Nội.

- VINDEC với năng lực và kinh nghiệm trên 12 năm cùng với đội ngũ kỹ sư giầu chuyên môn, chúng tôi tự đáp ứng được các dự án lớn, chúng tôi luôn đồng hành cùng phát triển.
